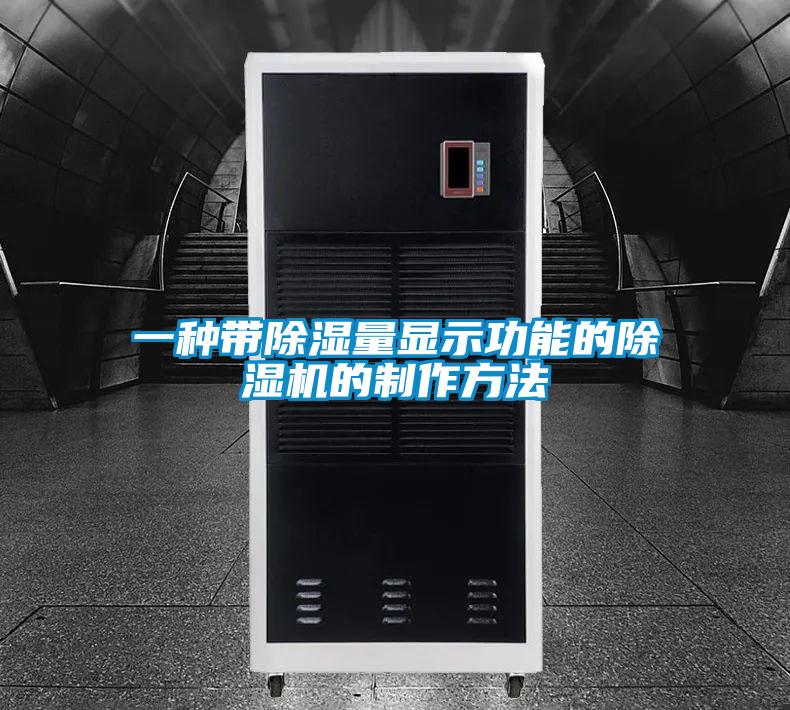

一種帶除濕量顯示功能的除濕機的制作方法

　　本發明涉及除濕機結構技術領域，更具體地說涉及一種帶除濕顯示功能的除濕機。

　　背景技術：

　　除濕機是一種用于將空氣中水分含量降低的設備，常規的除濕機主要由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，其工作原理是：由風扇將潮濕空氣抽入機內，通過熱交換器，此時空氣中的水分子冷凝成水珠，處理過后的干燥空氣排出機外，如此循環使室內濕度保持在適宜的相對濕度。

　　現有的除濕機產品，其說明書中都會配置有一個成為除濕量的參數，所謂除濕量就是單位時間內，從空氣里除去的水的容量，說明書中的除濕量是在標準環境條件下測定的，而“標準環境條件”指“30℃/rh80％”，即“溫度為30攝氏度，相對濕度為80％”，但是使用者關注的數據是實際使用過程中實時的除濕量大小，而現有的除濕機產品卻并沒有配置相關的功能，導致使用者無法得知所購買的產品是否符合實際使用需求。

　　技術實現要素：

　　本發明要解決的技術問題是：如何計算并顯示除濕機的實時除濕量。

　　本發明解決其技術問題的解決方案是：

　　一種帶除濕量顯示功能的除濕機，包括盛水器，所述除濕機還包括控制器、電源模塊、顯示模塊以及液位檢測模塊，所述控制器分別與顯示模塊和液位檢測模塊相連，所述電源模塊分別與控制器、顯示模塊以及液位檢測模塊電連接；所述液位檢測模塊包括電容傳感器c1、場效應管q1、降壓電路、濾波電路以及模數轉換電路，所述電容傳感器c1包括兩塊電極覆蓋面，兩塊所述電極覆蓋面分別設置在盛水器中的兩個相對的內側面，所述電容傳感器c1設置在降壓電路中，所述控制器輸出端與場效應管q1柵極相連，所述場效應管q1的輸出端串接在電源模塊輸出端以及降壓電路輸入端之間，所述降壓電路輸出端與濾波電路輸入端相連，所述濾波電路輸出端與模數轉換電路輸入端相連，所述模數轉換電路輸出端與控制器輸入端相連。

　　作為上述技術方案的進一步改進，所述降壓電路還包括放電電阻r1，所述放電電阻r1與電容傳感器c1并聯，所述電容傳感器c1串接在場效應管q1輸出端與濾波電路輸入端之間。

　　作為上述技術方案的進一步改進，本發明創造還包括定時模塊，所述定時模塊包括型號為xlt347的定時器芯片，所述控制器與定時器芯片相連。

　　作為上述技術方案的進一步改進，本發明創造還包括用于控制除濕機內壓縮機運行功率的功率調節模塊，所述控制器輸出端與功率調節模塊相連。

　　作為上述技術方案的進一步改進，所述功率調節模塊包括多個電阻、多個光電耦合器以及型號為pm20ctm060的功率芯片，所述控制器輸出端通過分別各個電阻與各個光電耦合器輸入端相連，各個所述光電耦合器輸出端分別與功率芯片輸入端相連，所述功率芯片輸出端與壓縮機相連。

　　本發明的有益效果是：本發明通過液位檢測模塊對除濕機的盛水器中水的液位高度進行檢測，通過盛水器中水的液位高度計算除濕機過去時間的除濕量，并通過顯示模塊對外輸出除濕機的除濕量，便于使用者對除濕機實時的除濕量進行了解。

　　附圖說明

　　為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單說明。顯然，所描述的附圖只是本發明的一部分實施例，而不是全部實施例，本領域的技術人員在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他設計方案和附圖。

　　圖1是本發明的電路模塊框架圖；

　　圖2是本發明的功率調節模塊電路原理圖。

　　具體實施方式

　　以下將結合實施例和附圖對本發明的構思、具體結構及產生的技術效果進行清楚、完整的描述，以充分地理解本發明的目的、特征和效果。顯然，所描述的實施例只是本發明的一部分實施例，而不是全部實施例，基于本發明的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本發明保護的范圍。另外，文中所提到的所有連接關系，并非單指元件直接相接，而是指可根據具體實施情況，通過添加或減少連接元件，來組成更優的電路結構。本發明創造中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合。

　　參照圖1～圖2，本發明創造公開了一種帶除濕量顯示功能的除濕機，包括盛水器，所述除濕機還包括控制器、電源模塊、顯示模塊以及液位檢測模塊，所述控制器分別與顯示模塊和液位檢測模塊相連，所述電源模塊分別與控制器、顯示模塊以及液位檢測模塊電連接；所述液位檢測模塊包括電容傳感器c1、場效應管q1、降壓電路、濾波電路以及模數轉換電路，所述電容傳感器c1包括兩塊電極覆蓋面，兩塊所述電極覆蓋面分別設置在盛水器中的兩個相對的內側面，所述電容傳感器c1設置在降壓電路中，所述控制器輸出端與場效應管q1柵極相連，所述場效應管q1的輸出端串接在電源模塊輸出端以及降壓電路輸入端之間，所述降壓電路輸出端與濾波電路輸入端相連，所述濾波電路輸出端與模數轉換電路輸入端相連，所述模數轉換電路輸出端與控制器輸入端相連。本發明創造利用電容傳感器c1將儲液缸電解液的液位變化轉化為電容值的變化，在利用電容傳感器c1在變化的電壓信號中能夠產生阻抗的原理，將電容值的變化轉化為電壓信號的變化，最后通過模數轉換模塊將電壓模擬信號轉換成數字信號輸送到控制器，控制器將結果輸出到顯示模塊。

　　具體地，本發明通過液位檢測模塊對除濕機的盛水器中水的液位高度進行檢測，通過盛水器中水的液位高度計算除濕機過去時間的除濕量，并通過顯示模塊對外輸出除濕機的除濕量，便于使用者對除濕機實時除濕量的了解。

　　進一步作為優選的實施方式，本發明創造具體實施方式中，所述降壓電路還包括放電電阻r1，所述放電電阻r1與電容傳感器c1并聯，所述電容傳感器c1串接在場效應管q1輸出端與濾波電路輸入端之間。

　　進一步作為優選的實施方式，本發明創造具體實施方式中，本發明創造還包括定時模塊，所述定時模塊包括型號為xlt347的定時器芯片，所述控制器與定時器芯片相連。

　　進一步作為優選的實施方式，本發明創造具體實施方式中，本發明創造還包括用于控制除濕機內壓縮機運行功率的功率調節模塊，所述控制器輸出端與功率調節模塊相連。

　　進一步作為優選的實施方式，本發明創造具體實施方式中，所述功率調節模塊包括多個電阻、多個光電耦合器以及型號為pm20ctm060的功率芯片，所述控制器輸出端通過分別各個電阻與各個光電耦合器輸入端相連，各個所述光電耦合器輸出端分別與功率芯片輸入端相連，所述功率芯片輸出端與壓縮機相連。具體地，所述型號的功率芯片是一種壓縮機交流變頻控制芯片，控制器輸出端輸出的pwm信號經過光電耦合器進行放大以及強弱電隔離操作后輸入到功率芯片輸入端，以控制功率芯片內部6個igbt輪流導通的時間和順序，在功率芯片輸出端形成3路相位相差120度的正弦電壓驅動壓縮機運行。

　　以上對本發明的較佳實施方式進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本發明精神的前提下還可作出種種的等同變型或替換，這些等同的變型或替換均包含在本技術權利要求所限定的范圍內。

　　技術特征：技術總結本發明公開了一種帶除濕量顯示功能的除濕機，包括盛水器，所述除濕機還包括控制器、電源模塊、顯示模塊以及液位檢測模塊，所述控制器分別與顯示模塊和液位檢測模塊相連。本發明通過液位檢測模塊對除濕機的盛水器中水的液位高度進行檢測，通過盛水器中水的液位高度計算除濕機過去時間的除濕量，并通過顯示模塊對外輸出除濕機的除濕量，便于使用者對除濕機實時除濕量的了解。技術研發人員：柯華春受保護的技術使用者：佛山市澳霆環境設備制造有限公司技術研發日：2018.08.17技術公布日：2019.01.25
