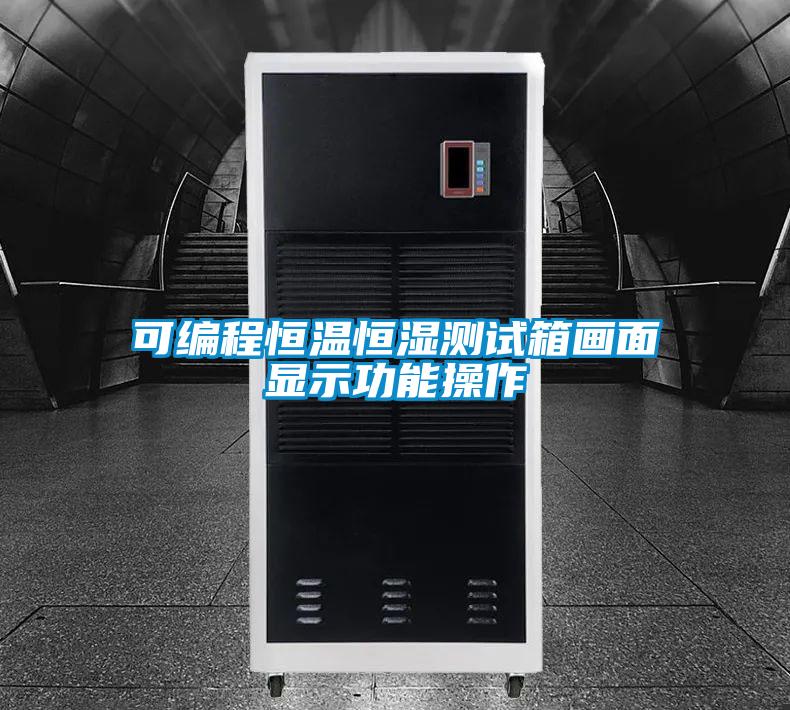

可編程恒溫恒濕測試箱畫面顯示功能操作

　　本設備適用于工業及電子產品的性能可靠性試驗，本試驗具有較大的溫度控制范圍，性能指標均達到GB-93《高低溫試驗箱技術條件》，GB-93《濕熱試驗箱技術條件》，適用于GB2423-93《電工電子產品基本環境試驗規程》、《試驗低溫A：試驗方法；試驗高溫B：試驗方法》及恒定濕熱、交變濕熱試驗，可有效的對產品進行高低溫及濕熱試驗。

　　可編程恒溫恒濕測試箱滿足標準：1、性能指針符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求2、電工電子產品基本環境試驗規程試驗A：低溫試驗方法GB2423.1-89(IEC68-2-1)3、電工電子產品基本環境試驗規程試驗B：高溫試驗方法GB2423.2-89(IEC68-2-2)4、電工電子產品基本環境試驗規程試驗Ca：恒定濕熱試驗方法GB/T2423.3-93（IEC68-2-3）5、電工電子產品基本環境試驗規程試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

　　可編程恒溫恒濕測試箱控制方式：

　　平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。

　　可編程恒溫恒濕測試箱參數規格：指氣冷式在室溫20℃，空載時1型號：DEJS-010D2內箱尺寸：W1000XH1000XD1000mm⊥5

　　可編程恒溫恒濕測試箱結構及材質設計要點：A.內箱材質:不銹鋼板(SUS#3041.0mm厚)B.外箱材質:不銹鋼板經霧化處理(SUS#3041.0mm厚)C.保溫材質:硬質Polyurethane發泡及玻璃棉D(zhuǎn).送風循環系統:(1)90W馬達1支(2)不銹鋼加長軸心(3)多翼式扇葉(SIRCCOFAN)E.箱門:單片門，單窗口，左開，把手在右手邊(1)窗口270x360x40mm3層真空層(2)平面嵌入式把手(3)后鈕:SUS#304

　　可編程恒溫恒濕測試箱冷凍系統產品優勢：A.壓縮機:法國原裝進口全密式壓縮機B.冷媒:環保冷媒R404AC.冷凝器:鰭片式附散熱馬達D.蒸發器:鰭片式多段式自動負載容量調整E.其他附件:干燥劑,冷媒流量窗口，修理閥F.膨脹系統：容量控制之冷凍系統

　　可編程恒溫恒濕測試箱控制系統產品特點：原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入數據,溫濕度同時可程控，曲線顯示，設定值/顯示值曲線?？煞謩e顯示多種警報，故障發生時可通過屏幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以數據形式顯示于屏幕上．1.控制器規格:a.精度:溫度±0.1℃＋1digit、濕度±1%RH＋1digitb.分辨率:溫度±0.1,濕度1%R.H.c.溫度斜率:0.1～9.9可設定d.具有上下限待機及警報功能e.溫濕度入力信號選擇PT100Ω×2（干球及濕球）f.溫濕度變換出力:4～20MAg.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動更正

　　2.畫面顯示功能:a.觸摸式輸入,屏幕直接顯示選項b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）c.可顯示目前執行程序號碼,段次,剩余時間及循環次數d.運轉累計時間功能e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能f.具單獨程序編輯畫面,直接輸入溫濕度及時間

　　3.程序容量及控制產品功能:a.可使用的程序組:較大100組b.可使用的記憶容量:共5000SEGMENTSc.可重復執行命令:每一個命令可達9999次d.程序之制作采對談式,具有編輯、刪除、插入等功能e.SEGMENTS時間設定0～530Hour59Minf.具有斷電程序記憶,復電后自動啟動并接續執行程序功能(可保存10年以上)g.程序執行時可實時顯示圖形曲線h.具有日期,時間調整功能i.按鍵及畫面鎖定（LOCK）功能

　　可編程恒溫恒濕測試箱標準配置產品資料:A.電源線4.0mm²x3蕊B.USB導出端子一個C.不銹鋼SUS#304方型沖孔鋼板置物架2片D.不銹鋼可調整間距40mm置物架軌道2組E.11W節能照明窗口燈一支F.機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。G.標準測試用不織布1片H.控制器使用說明書一套，操作說明書一套可編程恒溫恒濕測試箱其他要求：聯機軟件水冷式降溫系統

　　可編程恒溫恒濕測試箱使用環境工作條件：(1).可容許使用溫度范圍0~35℃(2).性能保證范圍：5~35℃(3).相對濕度：不大于85%(4).大氣壓：86～106Kpa(5).周圍無強烈振動(6).無陽光直接照射或其他熱源直接照射(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.(8).加濕用水供水條件：純凈水(9).使用電源：AC3ψ4kW380V50HZ

　　可編程恒溫恒濕測試箱主要電器配件

　　序號

　　零件名稱

　　產地

　　品牌

　　序號

　　零件名稱

　　產地

　　品牌

　　1

　　溫濕度控制器

　　韓國

　　TEI880

　　20

　　冷媒流量調節閥

　　美國

　　2

　　壓縮機

　　法國

　　21

　　平面把手

　　日本

　　大昌

　　3

　　冷媒

　　美國

　　聯興

　　22

　　冷凝器

　　臺灣

　　高力

　　4

　　真空防爆玻璃

　　臺灣

　　專豐

　　23

　　超溫保護器

　　韓國

　　TOS

　　5

　　蒸發器調節閥

　　丹麥

　　DANFFOSS

　　24

　　防爆燈

　　荷蘭

　　6

　　膨脹閥

　　丹麥

　　DANFFOSS

　　25

　　S．S．R

　　臺灣

　　揚名

　　7

　　過濾器

　　臺灣

　　冠亞

　　26

　　電磁閥

　　丹麥

　　DANFFOSS

　　8

　　載止閥

　　丹麥

　　DANFFOSS

　　27

　　壓力控制器

　　丹麥

　　DANFFOSS

　　9

　　油分離器

　　意大利

　　CASTEL

　　28

　　避震軟管

　　美國

　　PACKLESS

　　10

　　蒸發器

　　日本

　　雙菱日出

　　29

　　油壓控制器

　　丹麥

　　DANFFOSS

　　11

　　熱繼電器

　　韓國

　　LG

　　30

　　交流接觸器

　　中國

　　正泰

　　12

　　時間繼電器

　　臺灣

　　CKC

　　31

　　交流繼電器

　　日本

　　和泉

　　13

　　電源總開關

　　日本

　　富士

　　32

　　超溫保護器

　　韓國

　　彩虹

　　14

　　接觸開關

　　臺灣

　　天得

　　33

　　固態繼電器

　　美國

　　快達

　　15

　　循環馬達

　　臺灣

　　34

　　干燒保護器

　　意大利

　　CASTEL

　　16

　　溫濕度傳感器

　　荷蘭

　　VAISALA

　　35

　　水壓調節閥

　　臺灣

　　志鼎

　　17

　　加熱器

　　臺灣

　　臺儀

　　36

　　風輪

　　臺灣

　　尚煜

　　18

　　內箱材質（不銹鋼）

　　日本

　　大倉

　　37

　　RO反滲透純水機

　　臺灣

　　霍重（選購）

　　19

　　保溫材質

　　日本

　　大倉
